引言


上期推送我们介绍了卫生间无障碍设计的常见认识误区、国际经验借鉴以及卫生间的分类和无障碍设计原则,本期将着重探讨卫生间无障碍设计的技术要点。


内容提要


1、卫生间无障碍设计的常见认识误区

2、卫生间无障碍设计的国际经验借鉴

3、卫生间的分类和无障碍设计原则

4、卫生间无障碍设计的技术要点

5、卫生间无障碍设计的案例分析

* 点击下方链接查看1、2、3部分的内容↓:

卫生间无障碍设计的技术要点与案例【上篇】



4、卫生间无障碍设计的技术要点


4.1   满足基本使用功能需求


卫生间无障碍设计应首先满足基本的使用功能需求,各功能空间的设计要求如下。

① 满足无障碍要求的公共卫生间(厕所)

设计要求:

  • 男、女公共卫生间(厕所)附近至少设置1个独立的无障碍厕所;

  • 女卫生间(厕所)应设置无障碍厕位和无障碍洗手盆,男卫生间(厕所)应设置无障碍厕位、无障碍小便器和无障碍洗手盆;

  • 内部应留有直径不小于1.50m的轮椅回转空间。

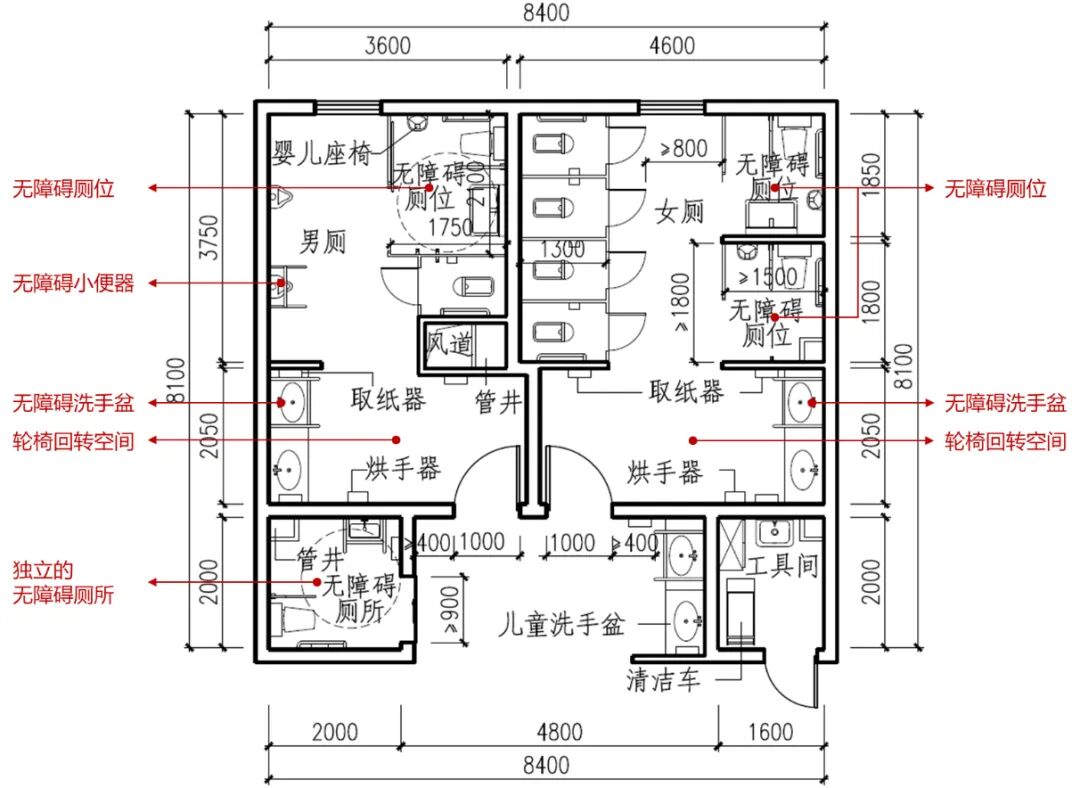

图 4‑1 公共卫生间的无障碍设计要点



② 无障碍厕位

设计要求:

  • 应方便乘轮椅者到达和进出,尺寸不应小于1.80m×1.50m;

  • 如采用向内开启的平开门,应在开启后厕位内留有直径不小于1.50m的轮椅回转空间,并采用门外可紧急开启的门闩;

  • 应设置无障碍坐便器。

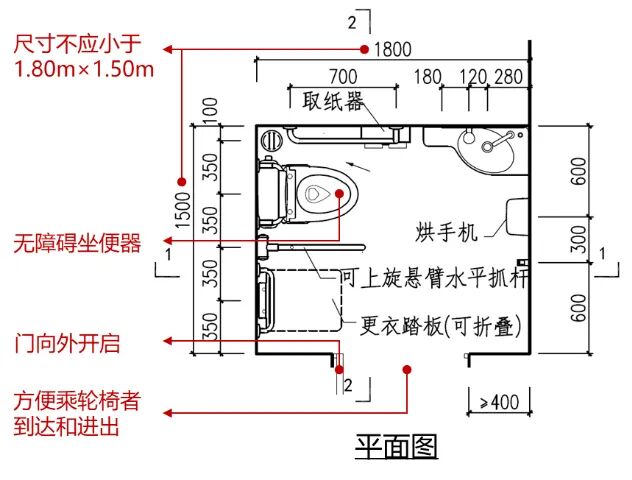

组图 4‑2 无障碍厕位的设计要点

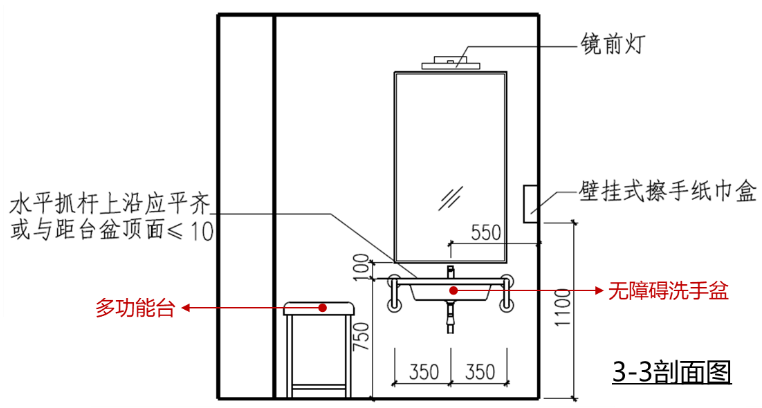

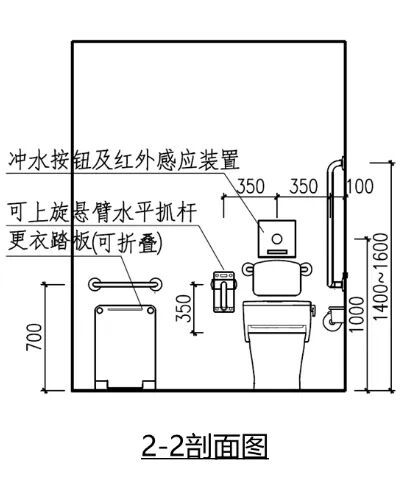

③ 无障碍厕所

设计要求:

  • 位置应靠近公共卫生间(厕所),面积不应小于4.00m²,内部应留有直径不小于1.50m的轮椅回转空间;

  • 内部应设置无障碍坐便器、无障碍洗手盆、多功能台、低位挂衣钩和救助呼叫装置;

  • 应设置水平滑动式门或向外开启的平开门。

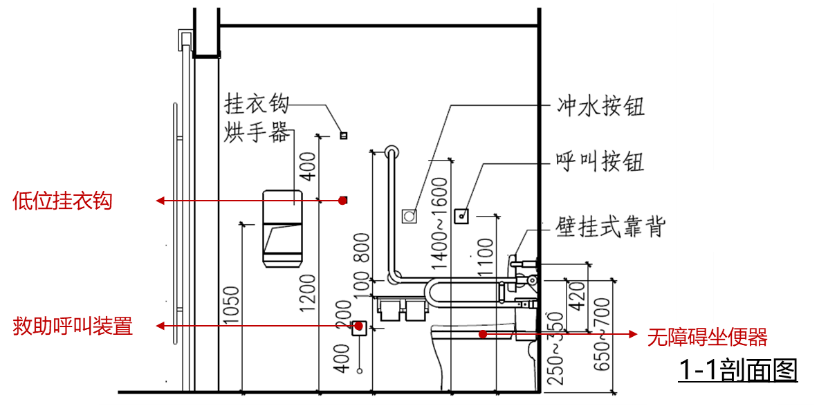

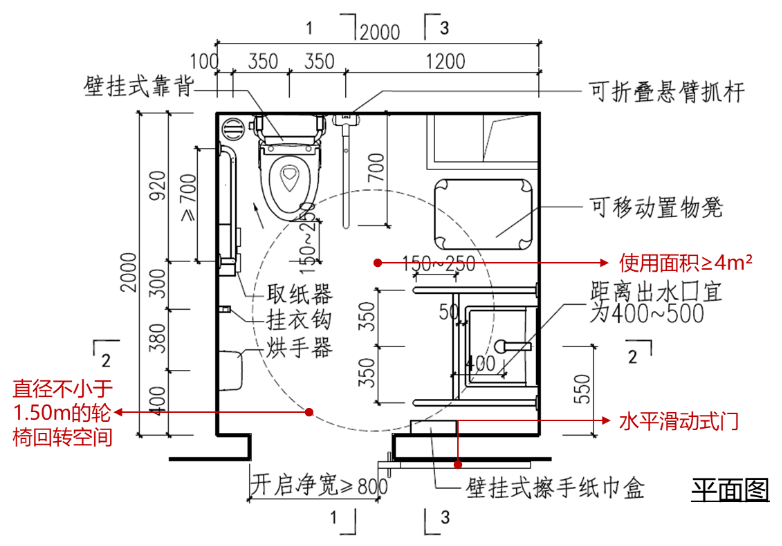

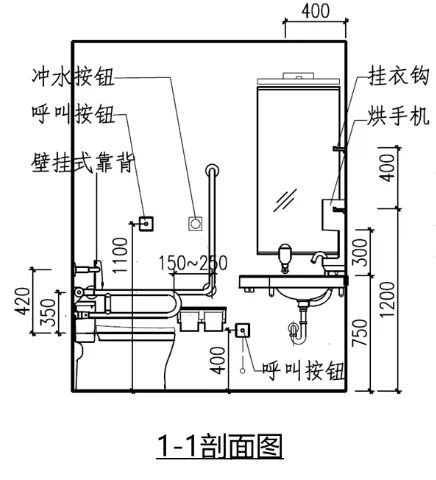

组图 4‑3 无障碍厕所的设计要点

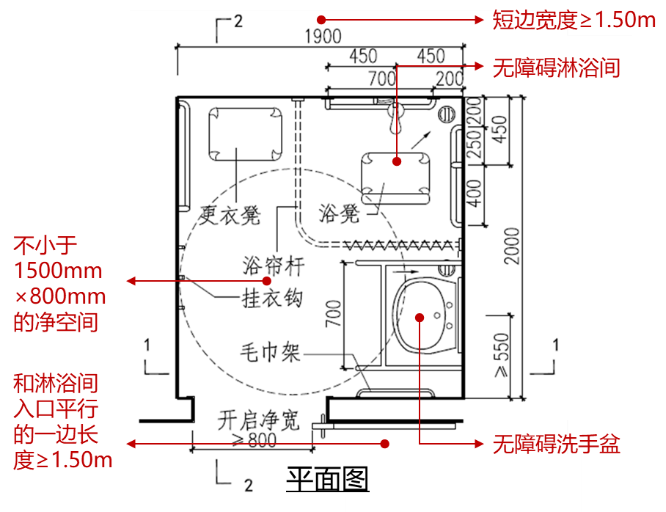

④ 无障碍浴室

设计要求:

  • 应设置至少一个无障碍淋浴间或盆浴间和1个无障碍洗手盆;

  • 无障碍淋浴间的短边宽度不应小于1.50m,淋浴间前应设一块不小于1500mm×800mm的净空间,和淋浴间入口平行的一边的长度不应小于1.50m;

  • 淋浴间入口应采用活动门帘。

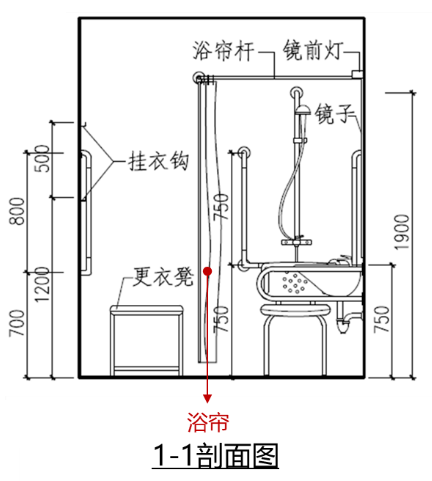

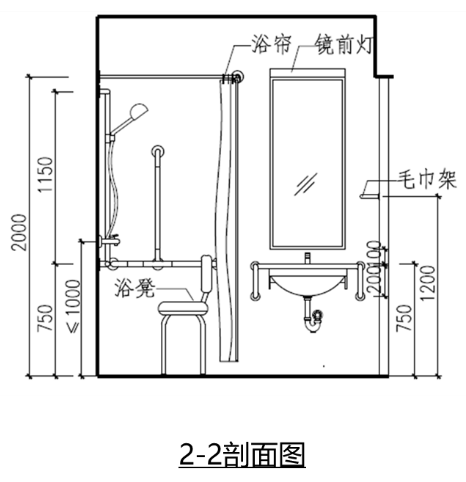

组图 4‑4 无障碍浴室的设计要点



⑤ 无障碍更衣室

设计要求:

  • 乘轮椅者使用的储物柜前应设直径不小于1.50m的轮椅回转空间;

  • 乘轮椅者使用的座椅的高度应为400mm~450mm。

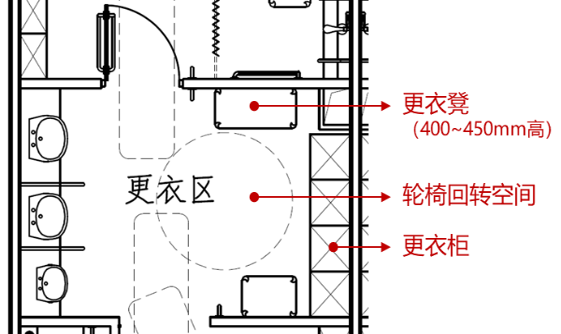

图 4‑5 无障碍更衣室的设计要点



4.2   配置必要的设施设备


在卫生间的无障碍设计当中,设计师需要根据使用人群的需求特征对卫生间内的设施设备进行配置,常用的设施设备如下表所示。

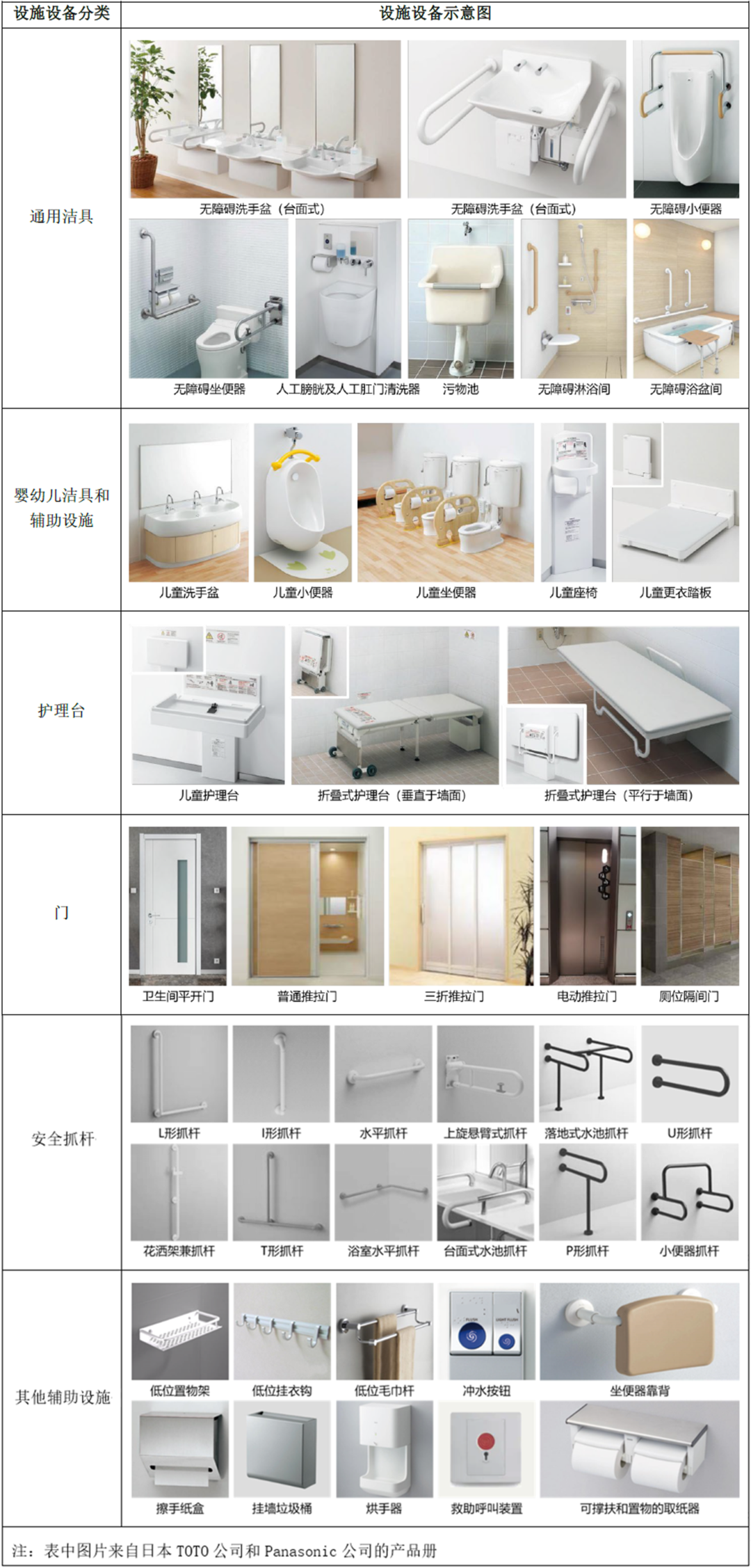

表 4‑1 卫生间内常见的无障碍设施设备




4.3   符合人体工学尺寸要求


卫生间的无障碍设计应注意符合人体工学尺寸,各类无障碍设施的设计要求如下。

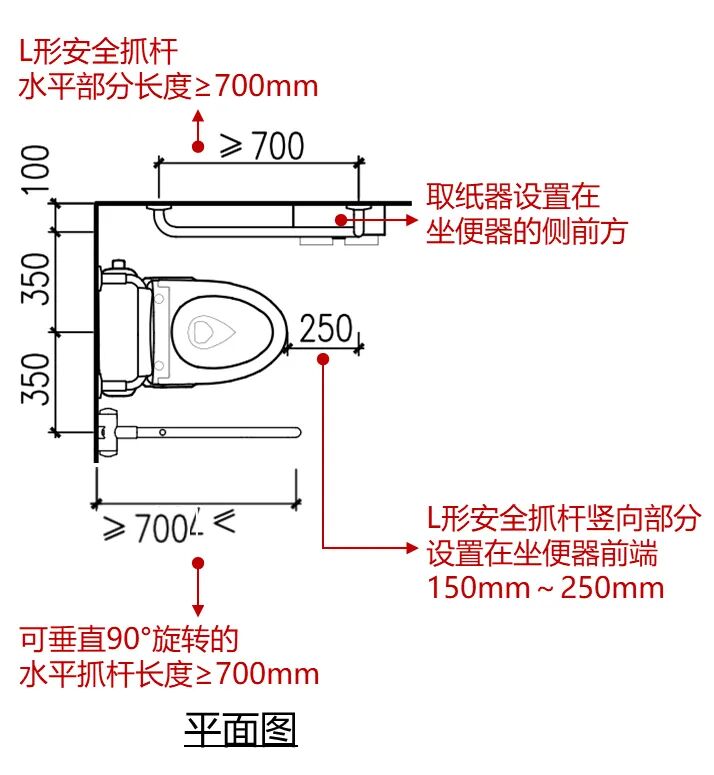

① 无障碍坐便器

设计要求:

  • 无障碍坐便器两侧应设置安全抓杆,轮椅接近坐便器一侧应设置可垂直或水平90°旋转的水平抓杆,另一侧应设置L形抓杆;

  • 轮椅接近无障碍坐便器一侧设置的可垂直或水平90°旋转的水平安全抓杆距坐便器的上沿高度应为250~350mm,长度不应小于700mm;

  • 无障碍坐便器另一侧设置的L形安全抓杆,其水平部分距坐便器的上沿高度应为250mm~350mm,水平部分长度不应小于700mm;其竖向部分应设置在坐便器前端150mm~250mm,竖向部分顶部距地面高度应为1.40~1.60m;

  • 坐便器水箱控制装置应位于易于触及的位置,应可自动操作或单手操作;

  • 取纸器应设置在坐便器的侧前方;

  • 在坐便器附近应设置救助呼叫装置,并满足坐在坐便器上和跌倒在地面的人均能够使用。

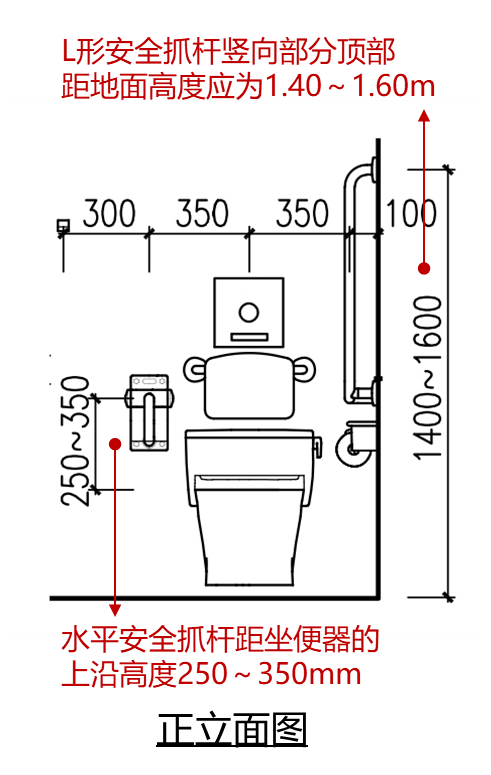

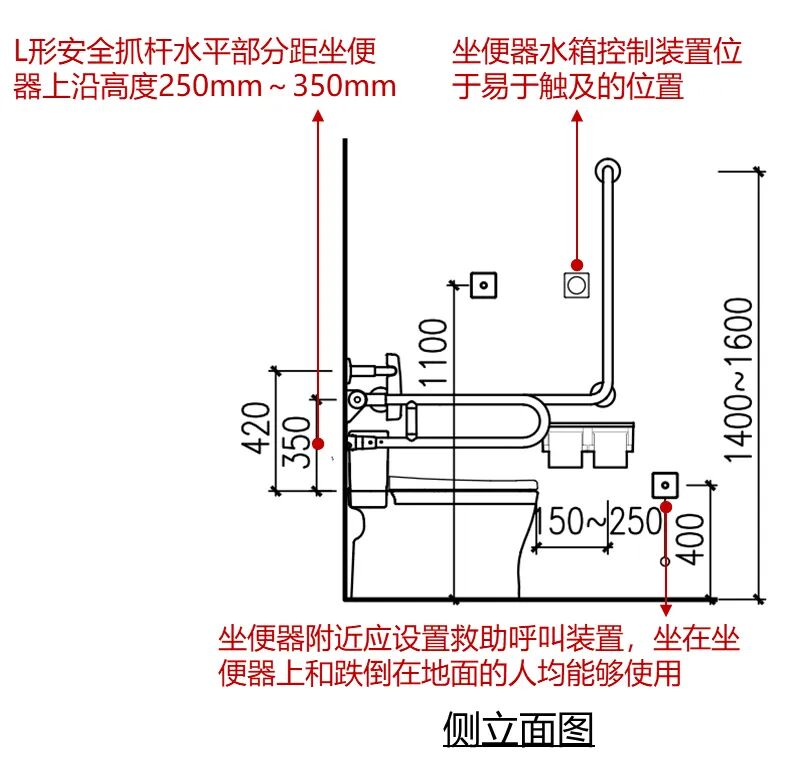

组图 4‑6 无障碍坐便器的设计要求

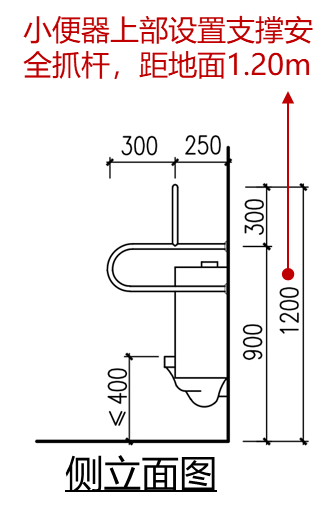

② 无障碍小便器

设计要求:

  • 小便器下口距地面高度不应大于400mm;

  • 应在小便器两侧设置长度为550mm的水平安全抓杆,距地面高度应为900mm;应在小便器上部设置支撑安全抓杆,距地面高度应为1.20m。

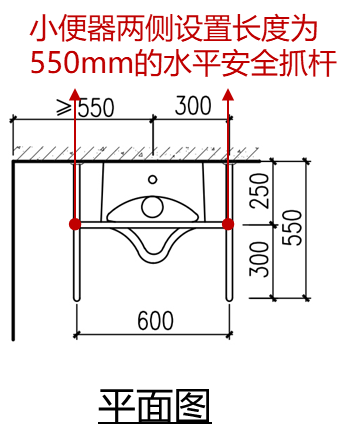

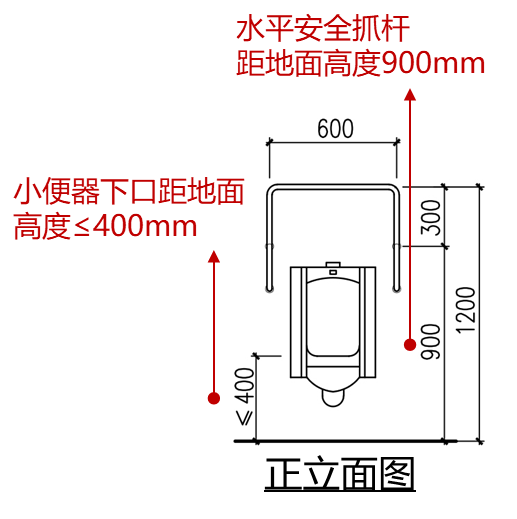

组图 4‑7 无障碍小便器的设计要求



③ 无障碍洗手盆

设计要求:

  • 台面距地面高度不应大于800mm,水嘴中心距侧墙不应小于550mm,其下部应留出不小于宽750mm、高650mm、距地面高度250mm范围内进深不小于450mm、其他部分进深不小于250mm的容膝容脚空间;

  • 应在洗手盆上方安装镜子,镜子反光面的底端距地面的高度不应大于1.00m;当镜子底端与洗手盆上沿的垂直距离≥100mm时,宜采用有角度的镜子,以方便坐轮椅者使用;

  • 出水龙头应采用杠杆式水龙头或感应式自动出水方式;

  • 应在洗手盆两侧设置水平安全抓杆;

  • 挂墙式洗手盆的水平安全抓杆和洗手盆前方的支撑安全抓杆距地面高度不应大于800mm,且上沿应与台盆顶面平齐,并与洗手盆间留有进深50mm的容手空间;

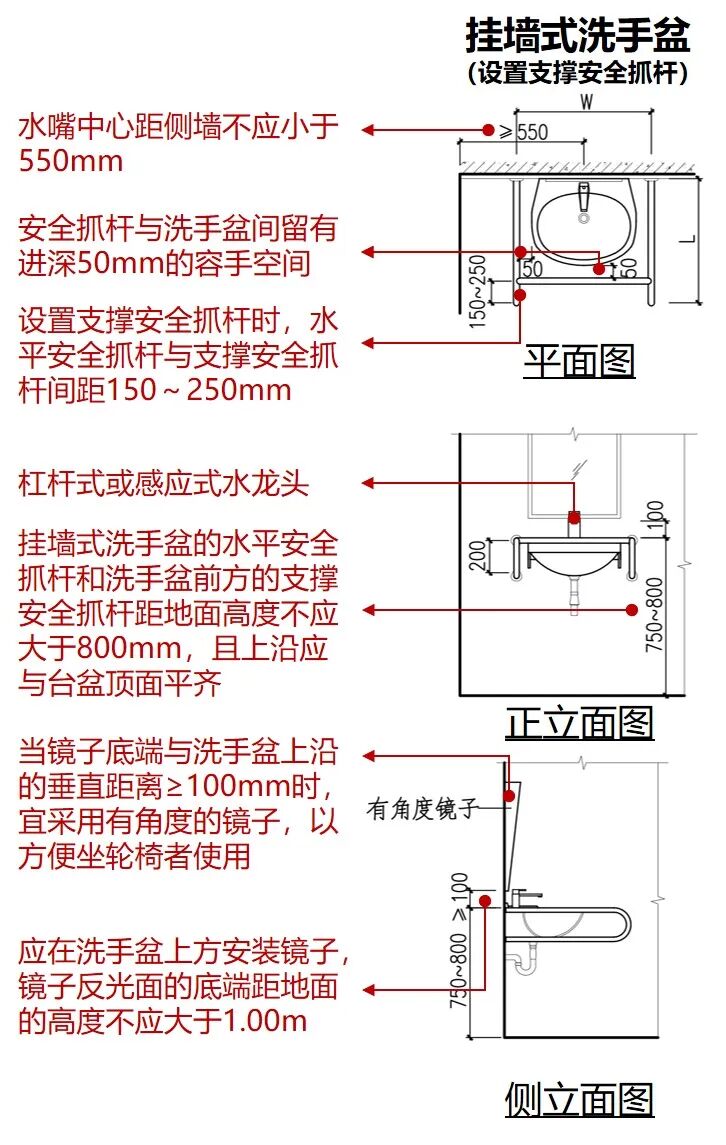

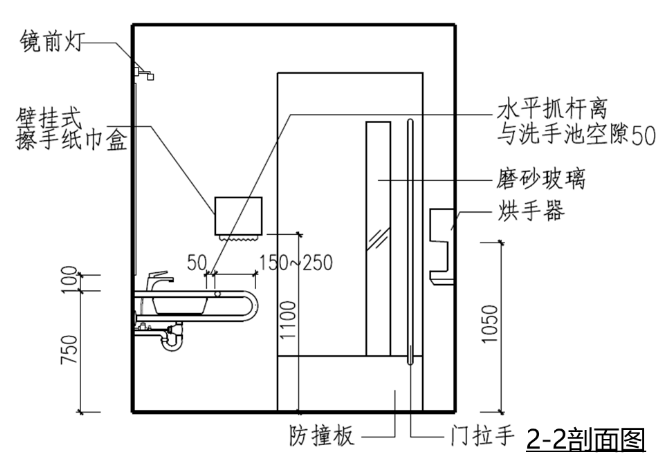

图 4‑8 挂墙式洗手盆的设计要求


  • 设置支撑安全抓杆时,水平安全抓杆末端与支撑安全抓杆间距应为150~250mm;不设置安全抓杆时,水平安全抓杆末端与洗手盆前沿间距应为100~200mm;

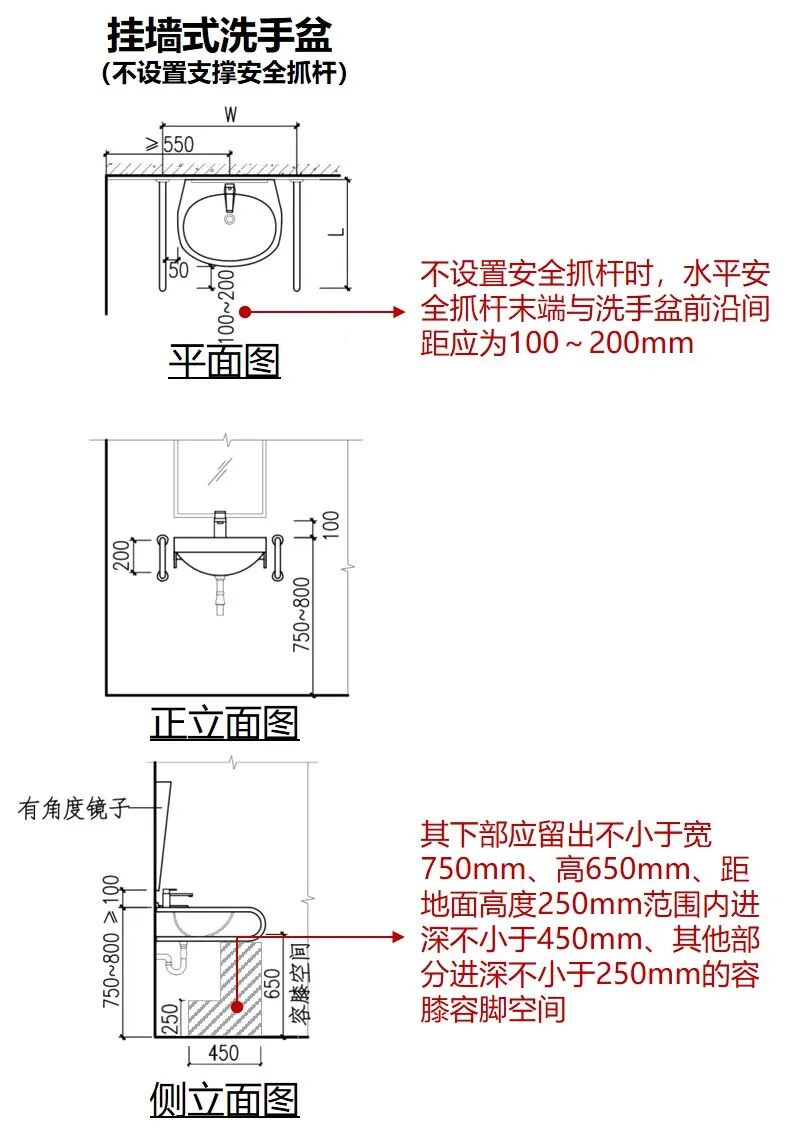

图 4‑9 不设置支撑安全抓杆的挂墙式洗手盆

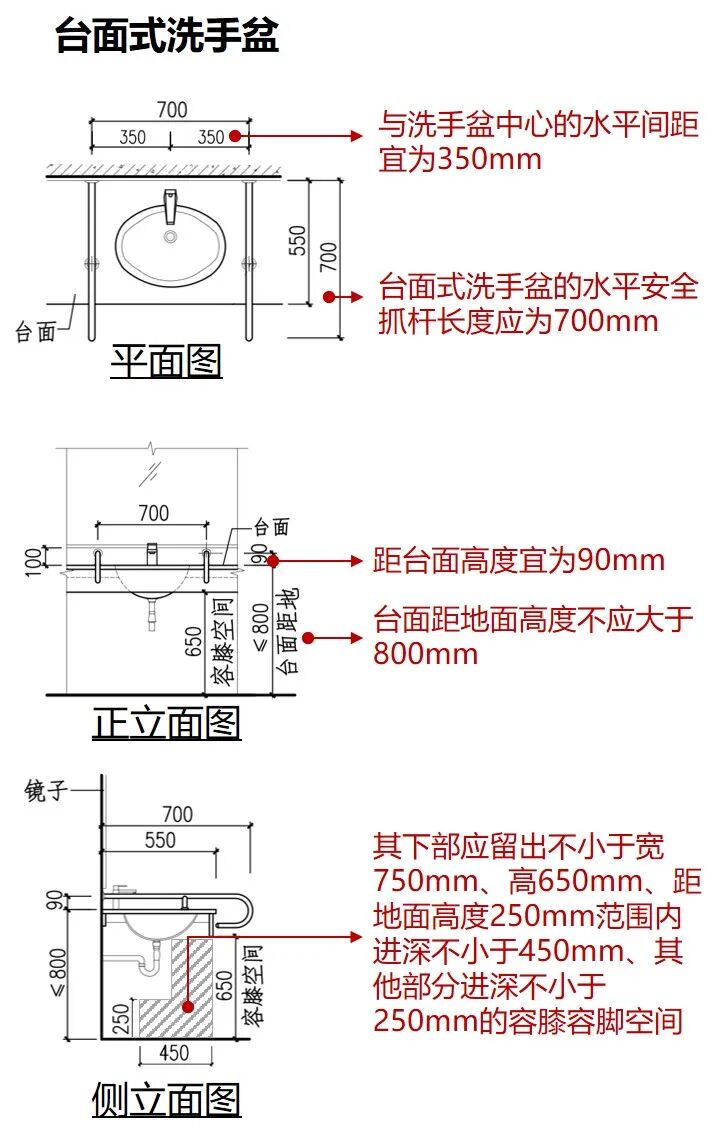

  • 台面式洗手盆的水平安全抓杆长度应为700mm,与洗手盆中心的水平间距宜为350mm,距台面高度宜为90mm。



图 4‑10 台面式洗手盆的设计要求



④ 无障碍淋浴间

  • 内部空间应方便乘轮椅者进出和使用;

  • 淋浴间前应设便于乘轮椅者通行和转动的净空间;

  • 淋浴间坐台应安装牢固,高度应为400~450mm,深度应为400mm~500mm,宽度应为500~550mm;

  • 应设置L形安全抓杆,其水平部分距地面高度应为700~750mm,长度不应小于700mm,其垂直部分应设置在淋浴间坐台前端,顶部距地面高度应为1.40m~1.60m;

  • 控制淋浴的开关距地面高度不应大于1.00m;应设置一个手持的喷头,其支架高度距地面高度不应大于1.20m,淋浴软管长度不应小于1.50m。

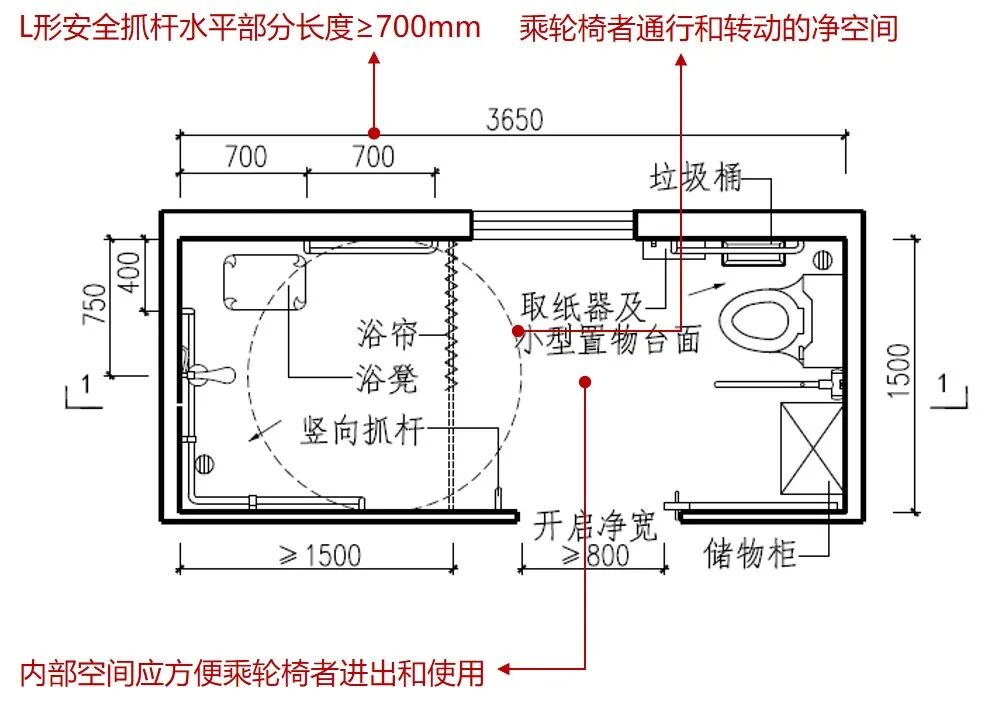

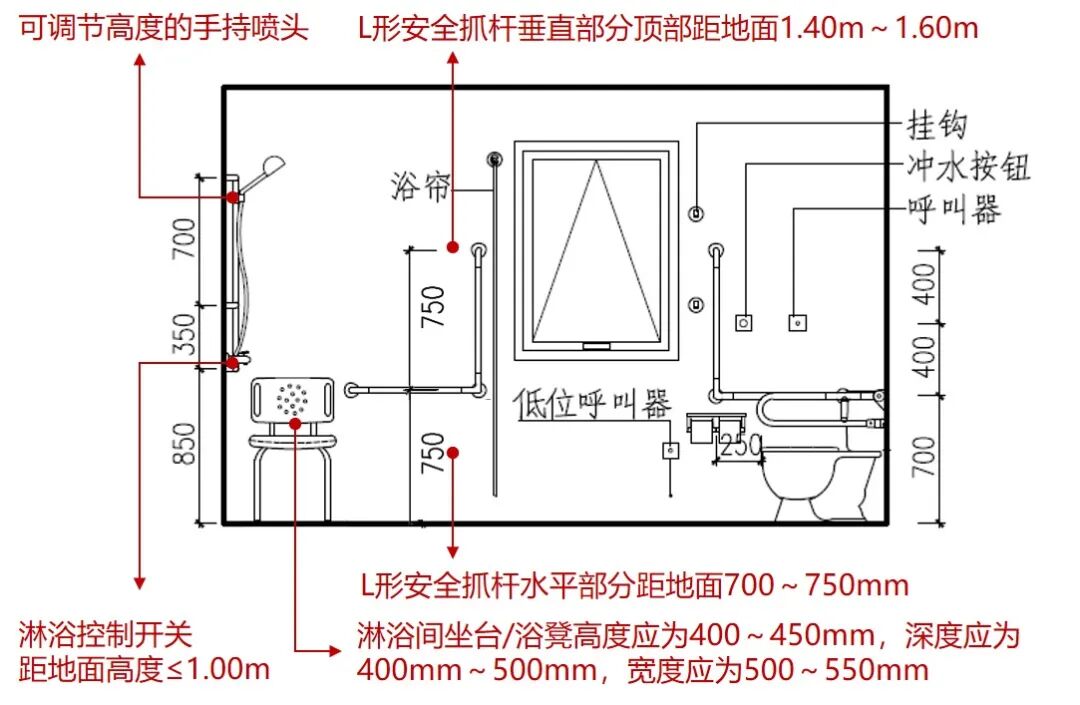

组图 4‑11 无障碍淋浴间的设计要点

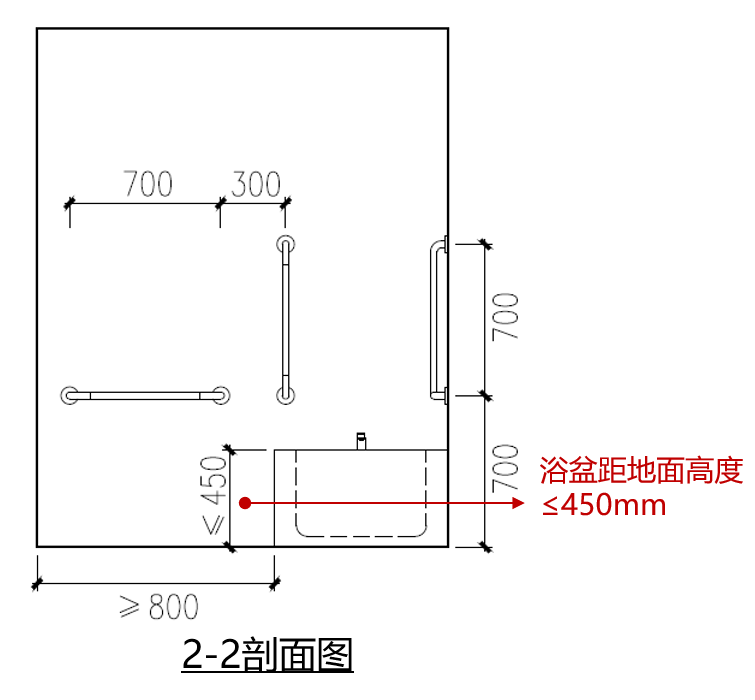

⑤ 无障碍盆浴间

  • 浴盆侧面应设不小于1500mm×800mm的净空间,和浴盆平行的一边长度不应小于1.50m;

  • 浴盆距地面高度不应大于450mm;在浴盆一端设置方便进入和使用的坐台;

  • 应沿浴盆长边和洗浴坐台旁设置安全抓杆。

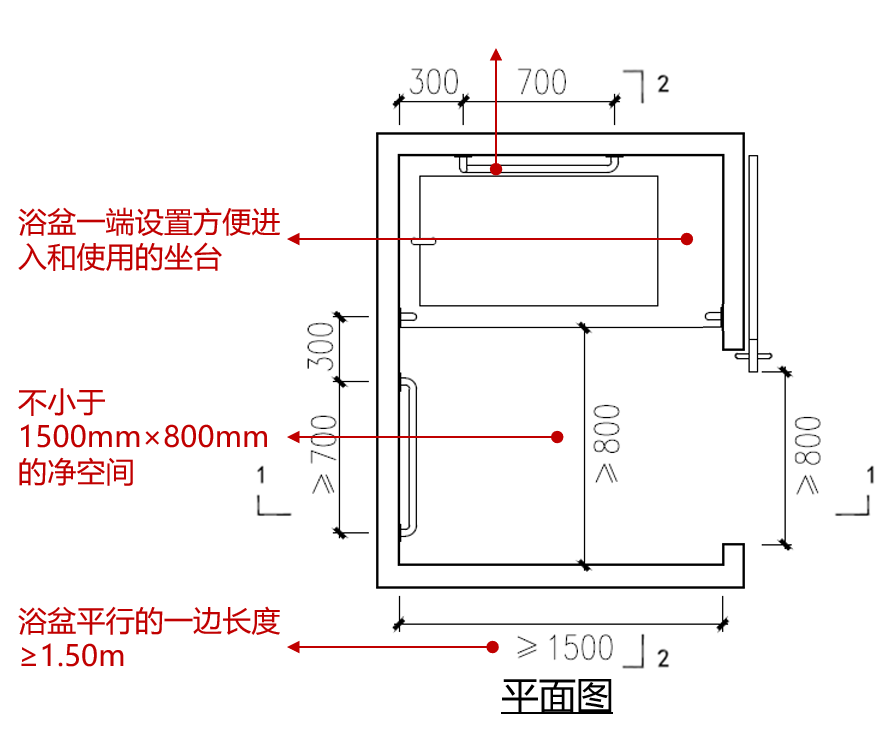

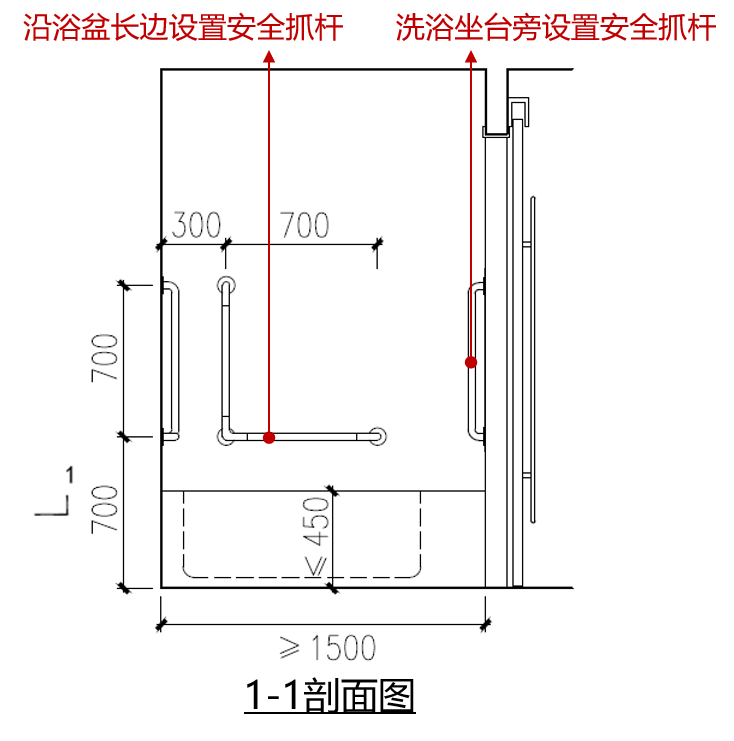

组图 4‑12 无障碍盆浴间的设计要点

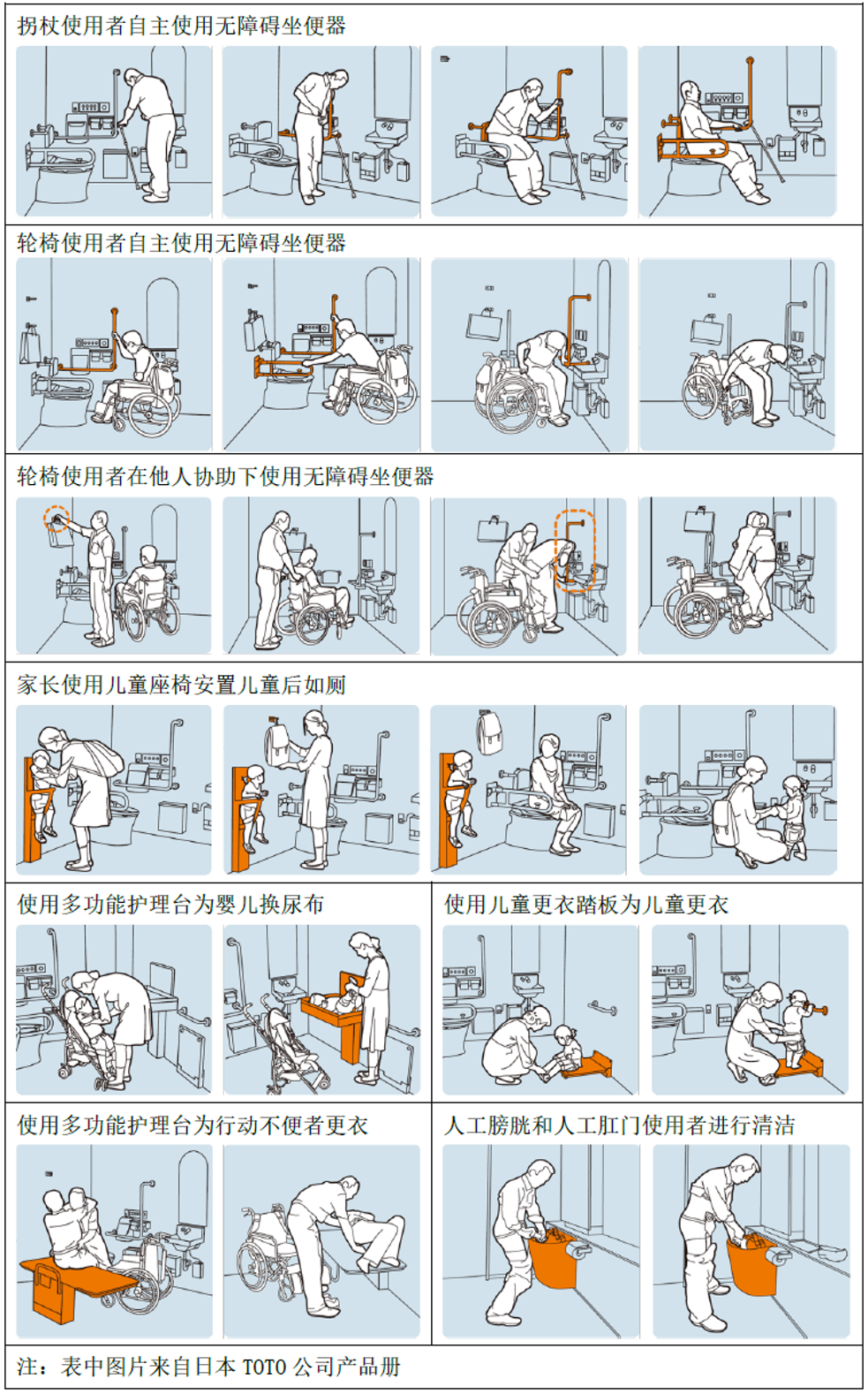

4.4   考虑使用的行为和动作


卫生间设计应充分考虑使用者的行为和动作,为这些行为动作留出相应的活动空间,并在适宜的位置配置必要的设施设备。考虑无障碍设计要求时,涉及的典型使用行为和动作如下表所示。


表 4‑2 考虑无障碍设计要求时,卫生间涉及的典型使用行为和动作




4.5   兼顾多样化的使用人群和应用场景


卫生间的无障碍设计应兼顾包括老年人、残疾人、病人、儿童、孕妇等在内的多样化的使用人群需求。各类人群对于卫生间空间尺寸和设施设备的要求,以及满足不同人群使用需求的多功能卫生间如下表所示。

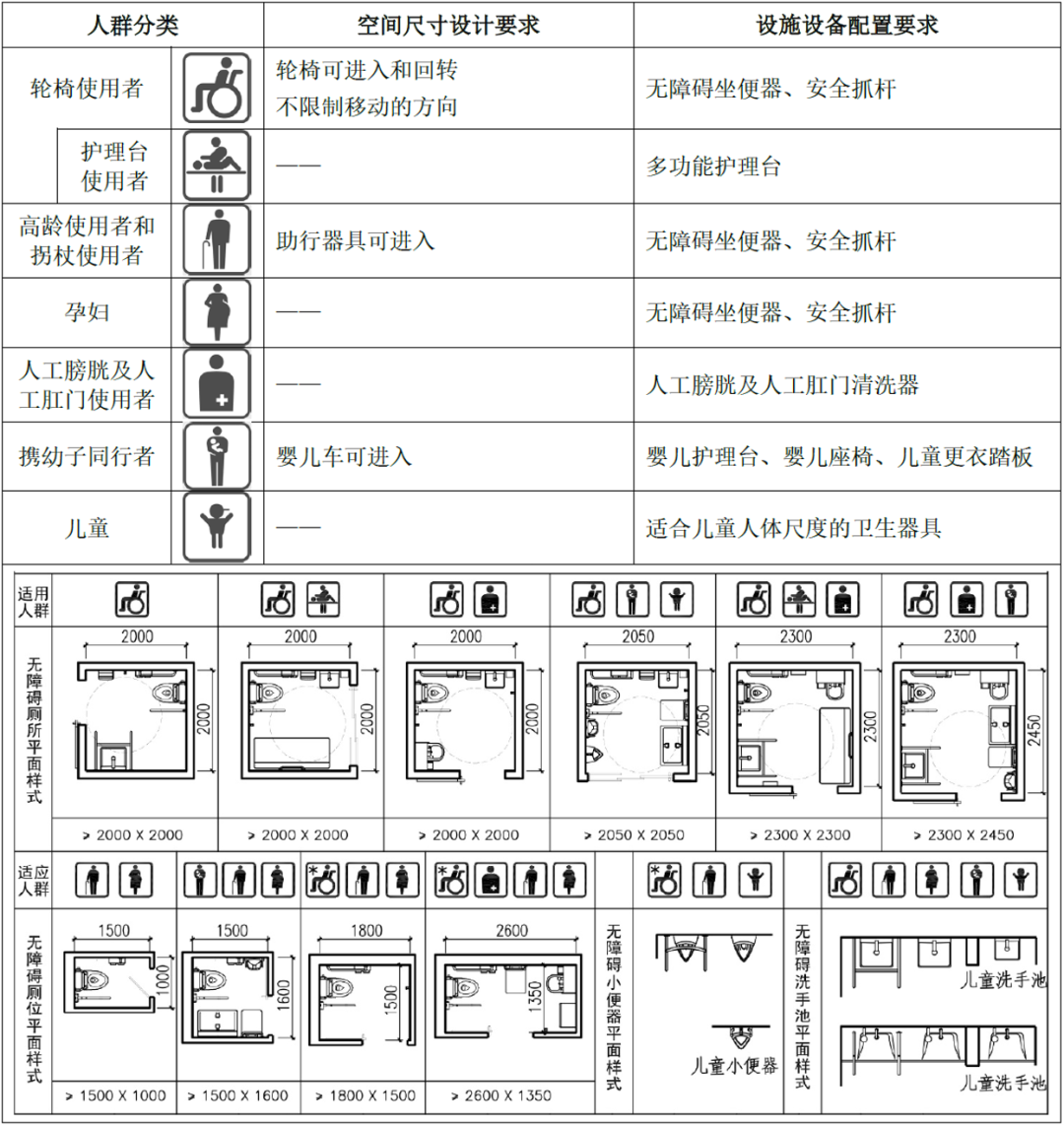

表 4‑3 无障碍卫生间的使用人群分类及设计要求
